Лазерный станок с ЧПУ для резки металла G∙WEIKE LF3015LN
Станок модели LF3015LN предназначен для лазерной резки заготовок и изделий с габаритными размерами до 4500х1500мм из листового металлопроката цветных металлов и их сплавов (латунь, бронза), легированных, нержавеющих и низкоуглеродистых сталей.
Применяется станок LF3015LN в машиностроении, авто- и авиастроении, металлообработке, строительстве.
Основными, базовыми элементами станка являются рама (станина) и передвижной портал.
Рама сварная, изготовлена из стального профиля с последующей термообработкой и механической обработкой поверхностей под направляющие, по которым перемещается портал. Для увеличения срока службы и жесткости конструкции, рама усилена ребрами жесткости.
Передвижной портал изготовлен из алюминиевой цельной балки, таким образом, удалось достичь максимального снижения веса и возникающих нагрузок на раму во время перемещения портала с ускорением до 1,5g. На портале также установлена линейная направляющая для перемещения суппорта с лазерной головкой.
Рабочий стол LF3015LN ленточной конструкции, для снижения отражающего эффекта и искрообразования ламели изготовлены из нержавеющей стали и имеют зубчатую форму.

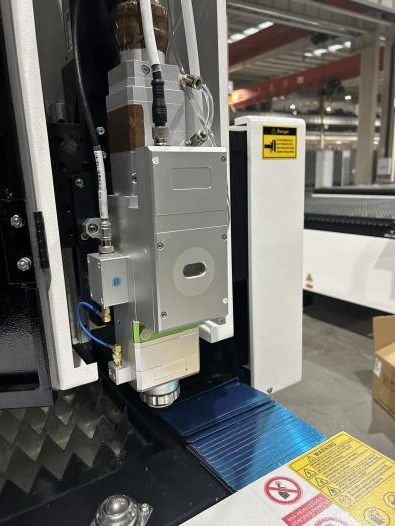

Режущий инструмент LF3015LN – оптоволоконный иттербиевый лазер. Лазерная головка оснащена датчиками слежения и позиционирования, автофокусом и собственным контуром водяного охлаждения, подключенного к чиллеру.
Блок автоматики управления вынесен в отдельный модуль для более качественной защиты электронных компонентов от запыленности и перегрева.
|
Поддерживаемые графические форматы
|
DXF, AI, PLT |
|
Диапазон обработки (мм)
|
1500 х 3000 |
|
Максимальная скорость перемещения (м/мин)
|
60 |
|
Максимальное ускорение (g)
|
0,5 |
|
Точность позиционирования (мм)
|
±0,03 |
|
Интерфейс
|
На английском и русском языке |
|
Точность повторного позиционирования (мм)
|
±0,02 |
|
Максимальное время непрерывной работы (ч)
|
24 |
|
Мощность лазера (Вт)
|
3000 |
|
Двигатель оси X (Вт)
|
750 |
|
Двигатель оси Y (Вт)
|
750 х 2 |
|
Двигатель оси Z (Вт)
|
400 |
|
Система вытяжки
|
Вытяжка |
|
Система смазки
|
Ручная |
|

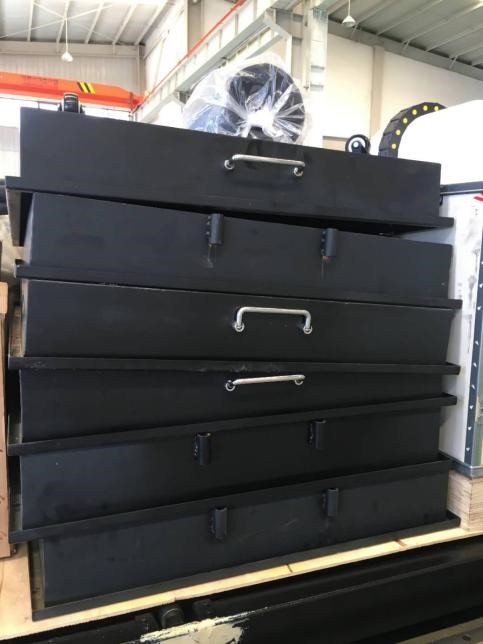

Тележки
|
Для сбора заготовки и отходов |
|
Габаритные размеры (мм)
|
4480 х 2600 х 1900 |
|
Вес (кг)
|
1500 |
|
Вес брутто (кг)
|
1800 |
Цена указана с учетом НДС.
